DV-IN bei der Sony DCR PC6 frei schalten: |
Als Erstes vorweg: Diese Anleitung ist nur zum lernen der entsprechenden Technik gedacht und erfolgt auf EIGENE Gefahr!
Wenn du nicht ganz genau weisst, was du machst, dann lass es besser!!!
Unsere Kurzanleitung zum Freischalten (nur für Camcorder Sony DCR PC6 / Sony DCR PC6E) ist in folgende Bereiche aufgeteilt:
ACHTUNG: Diese Seiten werden NICHT mehr aktualisiert und bleiben für Interressierte nur noch aus historischen Gründen online!
|
|
Bauplan - Folgendes wird benötigt: |
- Natürlich einen Lötkolben und Lötzinn
- 2 Adriges Kabel (80-150 cm)
- N-FET Transistor vom Typ BS170 / BS107
- Stecker für den Parallelport (Drucker ist dort am PC angeschlossen), wird an den PC angeschlossen
- Stereo- Klinkenstecker (2,5mm), wird an die Cam gesteckt
|
|
Bauplan - Anleitung: |
Jeder der schon mal mit einem Lötkolben umgegangen ist sollte in der Lage sein, dieses kleine Kabel selbst zu löten!
Als erstes musst du dir die Bauteile aus einen Elektronikladen (gibt es in jeder Kleinstadt) besorgen. Die Kosten liegen insgesammt unter DM 10,- oder Euro 5,-.

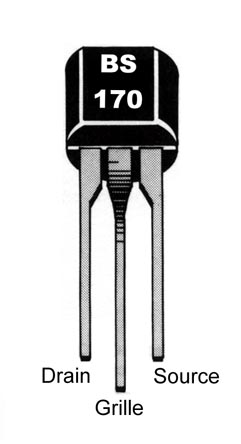

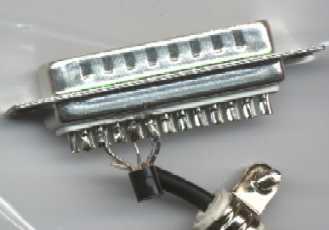

Die Zahlen 15, 17 und 18 sind die Pins auf deinem Parallelportstecker, die du verbinden musst. Ich habe bei meinem Stecker den Transistor direkt mit auf den Stecker gelötet. Oben in der Zeichnung siehst du, dass
- D auf Pin 15
- G auf Pin 17
- S auf Pin 18
gehört.
Dann lötest du dein (nicht zu langes!) Kabel an.
- Pin 15 kommt auf das Ende des Steckers (Meist der Anschluss in der Mitte vom Stecker)
- Pin 18 kommt auf den Anfang des Steckers (Meist der Anschluss aussen am Stecker für die Abschirmung)
Mehr ist es nicht... Sei aber trotzdem vorsichtig beim löten und achte darauf, dass du keine 'Lötbrücken' zu anderen Pins erstellt hast, da du sonst evtl. deinen Rechner oder die Camera beschädigen kannst!
|
|
